Jännitteensäädin: valinta ja testaus

Jännitteensäädin eli jännitteentasaaja pitää skootterin tai mopon latausjännitteen sopivana. Kun säädin vikaantuu, akku joko tyhjenee tai ylilatautuu, ja valot voivat palaa liian kirkkaina tai himmeinä. Tässä oppaassa kerrotaan, miten säädin toimii, miten sen vian tunnistaa ja miten oikea 12 V jännitteensäädin valitaan.

Mitä jännitteensäädin tekee?

Moottorin staattori tuottaa vaihtovirtaa, jonka jännite nousee kierrosten mukana. Jännitteensäädin rajoittaa jännitteen niin, ettei akku ylilataudu ja sähkölaitteet saavat tasaista jännitettä. Useimmissa skoottereissa säädin on yhdistetty tasasuuntaajaan, joka muuttaa vaihtovirran akulle sopivaksi tasavirraksi.

Akuttomissa klassikko-Vespoissa säädin tasaa vain valojen vaihtojännitettä, ja vika näkyy tyypillisesti palavina tai himmeinä polttimoina. Silloin jännite mitataan vaihtojännitteenä valojen syötöstä huolto-ohjeen mukaan.

Merkit viallisesta jännitteensäätimestä

Akku tyhjenee, vaikka se on uusi tai ladattu.
Valot palavat liian kirkkaina tai polttimot palavat usein rikki.
Valot himmenevät tai vilkkuvat tyhjäkäynnillä.
Akku kuumenee tai akkuneste kiehuu (ylilataus).

Näin testaat latausjärjestelmän

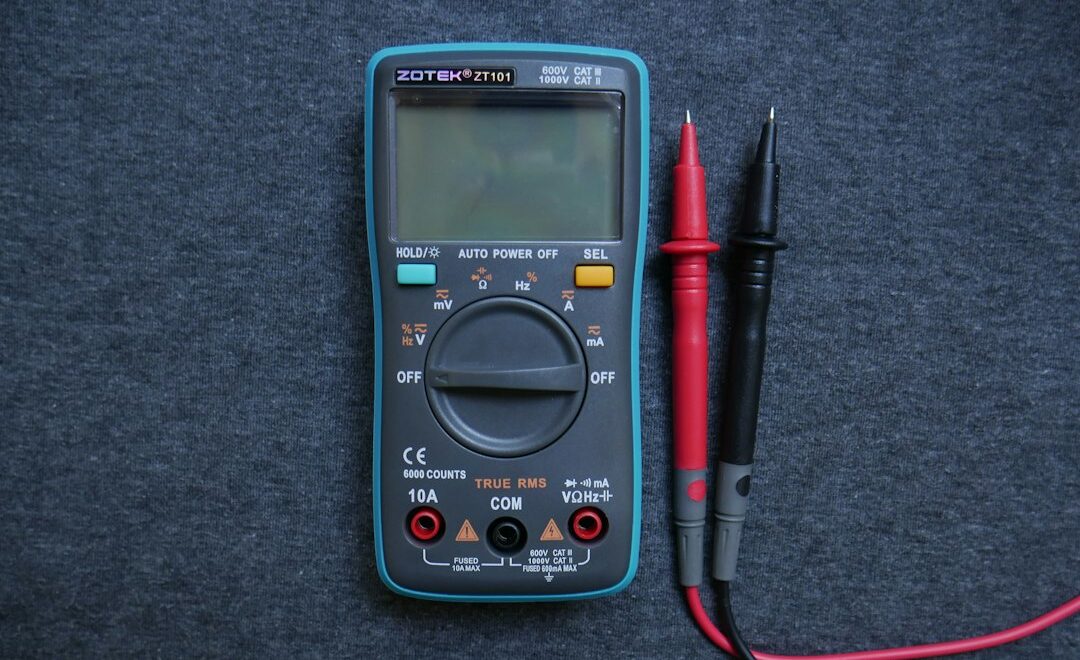

Mittaa akun jännite yleismittarilla ensin moottorin ollessa sammuksissa ja sitten moottorin käydessä korkeammilla kierroksilla. Käynnissä jännitteen pitäisi nousta selvästi, 12 V:n järjestelmissä tyypillisesti noin 13,5–14,5 V. Jos jännite jää alle 13 V tai nousee yli 15 V, vika voi olla säätimessä, staattorissa tai johdotuksessa. Tarkat arvot ja mittauskohdat löytyvät ajoneuvon huolto-ohjeesta. Tarkista ennen säätimen vaihtoa myös liittimet, maadoitus ja staattori.

Jännitteensäätimen tyypit

Säätimet erotetaan yleensä liittimien lukumäärän ja jännitteen mukaan. Verkkokaupasta löytyvät muun muassa seuraavat:

Tyyppi	Sopii	Tuote
3-napainen 12 V	Vespa PX, T5 ja PK XL	Jännitteensäädin 3-pin 12V
3-napainen (LML-valmiste)	Vespa PX	Jännitteensäädin LML 3-napainen
5-napainen 12 V	Vespa ja Piaggio	Jännitteensäädin 5-napainen 12V
8-napainen 12 V	Piaggio	Jännitteensäädin 8-napainen 12V
4-johtiminen	GY6 50–150 cc, Kymco, Peugeot, Bation ja Adly	Jännitteensäädin 4-johtiminen GY6
Yleismalli, 4 liitintä	12 V elektroniset sytytykset, kun kytkentä tunnetaan	Jännitteensäädin yleismalli BGM Pro
12 V, Piaggio 4T 50–100 cc	Aprilia Scarabeo, Piaggio Fly, Free, Liberty, ZIP, Vespa ET4 50, LX50 4T, S50 4T	Jännitteensäädin 12V Piaggio 4T
Piaggio 125–300 cc 4T	Vespa GTS, GTS Super, GTV	Jännitteensäädin Vespa GTS / GTV

Kytkentä

Kytkentä riippuu ajoneuvosta, joten käytä aina ajoneuvon johtokaaviota ja tuotteen ohjetta. Liitäntöjen määrä ja tehtävät vaihtelevat säätimittäin: osassa on vaihtovirtatulo staattorilta ja erilliset lähdöt valoille ja akulle, osassa kaksi vaihtovirtatuloa, plusliitäntä ja maa. Katso liitäntöjen merkinnät tuotteen asennusohjeesta. Älä arvaa liittimien paikkoja värien perusteella, koska ne vaihtelevat valmistajittain. Irrota akku ennen töitä ja tarkista kytkennän jälkeen latausjännite uudelleen.

Oikean säätimen valinta

Valitse säädin ensisijaisesti ajoneuvomallin mukaan. Tarkista liittimien määrä ja muoto, jännite (6 V tai 12 V) sekä se, onko järjestelmä vaihto- vai tasavirtainen. Yleismallinen säädin sopii, jos liittimet ja sähköjärjestelmä vastaavat ajoneuvoasi. Osa säätimistä löytyy myös tuotetunnisteella Jännitteensäädin.

Usein kysyttyä

Mistä tietää onko jännitteensäädin rikki?

Akku tyhjenee, valot palavat liian kirkkaina tai himmeinä, tai akku ylilatautuu. Mittaa latausjännite moottorin käydessä: 12 V:n järjestelmässä sen pitäisi olla tyypillisesti noin 13,5–14,5 V. Tarkista ennen vaihtoa myös staattori ja liittimet.

Onko jännitteensäädin sama asia kuin jännitteentasaaja?

Arkikielessä kyllä. Verkkokaupoissa molemmilla nimillä tarkoitetaan osaa, joka pitää latausjännitteen akulle sopivana. Skoottereissa se on usein yhdistetty tasasuuntaajaan.

Voiko 5-napaisen säätimen korvata yleismallisella?

Vain jos liittimet, jännite ja sähköjärjestelmä täsmäävät ja kytkentä on selvillä. Vaihtoehtoisesti valitse ajoneuvolle suunniteltu säädin, jolloin kytkentä on valmiiksi oikea.
